2016년 8월 29일 월요일

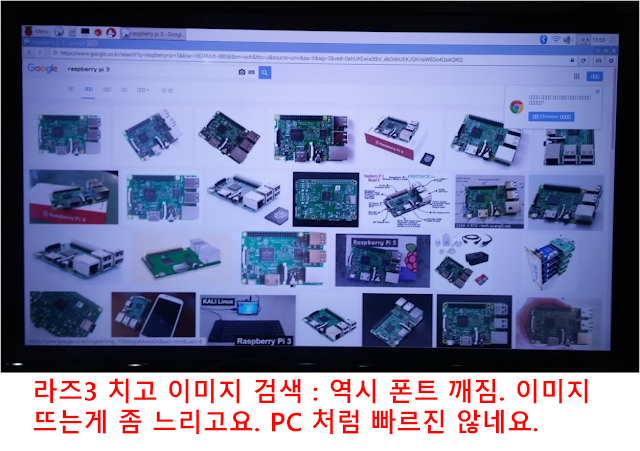

[라즈3] 와이파이 잡고 유튜브를 보다.

초보가 라즈3에 기본 장착되어 있는 브로드컴 와이파이 칩을 통해서 유튜브를 봤습니다.

이건 간단해서 어느 사이트도 참고할 필요가 없었습니다.

와이파이 접속방법은 우측 위에 클릭.. 걍 그림으로 설명할께요.

2016년 8월 28일 일요일

[라즈3] 인스톨하니 화면이 바로 나오네요. ^^

회사에서 얼마전에 라즈3를 샀었는데, 바빠서 그냥 놔뒀다가 인터넷 보고 따라하니 바로 HDMI 로 화면이 나오네요.

회사에 HDMI 모니터는 40인치 1개 밖에 없어서 여기에 연결했습니다.

잉? 마우스 없네? 아...!!!! USB 포트가 있었군 . 마우스를 여기 꼽으니 바로 화살표가 움직이네요.

와~ 뭐 이리 쉽지? 일단 설치 성공.

제가 따라한 웹사이트 주소는 다음과 같습니다.

http://javacan.tistory.com/entry/Raspberry-PI-3-OS-Installation

2016년 8월 26일 금요일

[PSOC] PSOC4 UART 부트로더가 내장된 키트 소개(049)

이번에 PSOC4 보드(C8CKIT-049)를 여러 개 샀습니다.

저렴해서 ($4) 여러개 구입했는데, 비슷하게 생긴 보드(C8CKIT-043) 와 다른 점은 JTAG 가 포함되지 않은 점입니다.

또한 USB-to-I2C 도 포함되어 있지 않네요. I2C는 CAPSENSOR 튜닝할 때 필수인데... 없군요.

따라서 프로그램할 수 있는 방법이 없기 때문에, UART 부트로더가 내장되어 있습니다.

전원을 넣을 때, Switch 를 누른 상태로 전원을 넣으면 부드로더 모드가 되서 PSOC Creator 에서 UART로 프로그램을 다운로드할 수 있습니다.

자세한 내용은 다음에 좀 더 시간이 나면 올리겠고,,,

CY8CKIT-049 보드에 대해서 평가를 하자면, UART 부트로더를 테스트할 수 있어서 좋았지만

몇천원 더 주고 043 보드를 사는 것이 훨씬 낫다. 입니다.

JTAG와 USB-I2C 가 없어서 아주 많은 기능을 못 쓰게 되니 1개 사실 때는 043 보드가 좋고,

여러개 사실 때는 043 보드 1개에 049 보드 여러개 사시던가, 디버거가 있으시면 049 보드만 사도 괜 찮겠습니다.

[STM32F4xx] Nucleo 보드 테스트 #14(USE_LFN:KEIL)

다음은 USE_LFN(Use Long Filename) 설정하는 방법에 대해서 알아 보겠습니다.

아주 오래 전에 윈도우에서 dir 하고 command line 명령을 치면,

파일명이 xxxxx~1 라고 나온 경험이 좀 있으실 겁니다.

파일 이름이 긴 파일을 표시하지 못하는 경우입니다.

이것을 해결하는 방법은 간단합니다.

큐브 툴에서 Configuration 을 클릭해서 창이 하나 뜨고 거기에서 FATFS 를 클릭합니다.

그러면 다시 FATFS Configuration 창이 하나 뜨는데,

여기서 Locale and Namespace Parameters 의 USE_LFN 항목을 클릭하여 Disable 되어 있던 것을

Enable with static working buffer on the BSS(1) 로 바꿔 주면 됩니다.

그런 다음 project > Generate Code 하시고 Keil 컴파일러에서 컴파일해서 STM32f4xx 보드에 다운로드하고 실행하면

다음과 같이 긴 파일 이름을 쓰실 수 있습니다.

13,14 글에 대한 소스코트 첨부 합니다.

2016년 8월 25일 목요일

[STM32F4xx] Nucleo 보드 테스트 #13(f_read 함수 과 stack:KEIL)

안녕하세요,

요 근래, 파일 시스템 테스트 하다가 안되서 고생고생 했네요.

그 고생한 내용은 다음과 같습니다.

파일 관련 함수는 거의 다 테스트를 했는데, f_read() 함수만 유독 실행이 될 때도 있고,

어떤 때는 계속 실행이 안되고 Hardfault Error 인터럽트로 점프해서 멈춰 있었습니다.

같은(거의 비슷한?) 입력 파라메터를 갖고 있는 f_write() 함수는 또 잘 된다.

FRESULT f_read (FIL* fp, void* buff, UINT btr, UINT* br); /* Read data from a file */

FRESULT f_write (FIL* fp, const void* buff, UINT btw, UINT* bw); /* Write data to a file */

하~.., 그래서 사용자 함수를 하나 만들어서 파라메터를 f_read() 와 같이 정의를 해서 테스트를 해보니 f_read()함수와 같은 증상이 발생. ㅜㅜ

안되는 원인을 찾아 보려고 f_read()함수의 파라메터의 입력을 각각 1가지씩 사용자 함수에 적용해서 테스트를 해 봤더니,

입력 인자 중 void* buff 가 문제였습니다.

원인은 입력 인자인 배열(void *buff)을 f_write()에서 보다 많이 잡아서 Stack overflow 가 걸리는 것이었습니다.

에러가 나면 스택 오버플로우 인지 확인도 못하고(혹시 아시는 분 있으시면 방법을 알려 주시면 감사하겠습니다),

그냥 프로그램이 멈춰버리니.. 며칠을 밤새고 나서야 찾을 수 있었습니다.

이번 글의 요점은, 파일 시스템 관련 함수를 사용할 경우에는 스텍을 충분히 확보하라 입니다.

그럼, 다음은 스텍을 늘리는 방법입니다. 방법은 2가지가 있네요.

1. startup_stm32f411xe.s 파일을 열어서 다음과 같이 스택 사이즈를 변경합니다.

2. CUBE 툴에서 project > Setting 메뉴에서 수정할 수도 있습니다. (저는 큐브 툴로 KEIL 소스를 만들어서 이런 방법도 있음을 알려 드립니다)

스택이 0x400 일 때 멈춰버린 프로그램이..

스택을 0x800 으로 고치니까 아주 잘 됩니다. 잘 되서 f_lseek()함수도 사용해서 파일의 offset를 막 이동해 가면서 읽어서 UART로 마구마구 뿌려 댔습니다. ^^

그런데, 나중에 알게된 사실인데...

큐브 툴의 Help 메뉴를 누르면 UM1718.pdf 파일이 열리는데, 이 곳의 7번의 제목의 글에 스택을 충분이 할당하라는 내용이 약간 나옵니다. ㅜㅜ 저와 같은 문제로 고생하는 사람이 많진 않지만 약간 있나 봅니다.

많았으면 반드시 스택을 많이 잡고 시작하라고 했을 텐데.

그리고 이 PDF의 파일 시스템 예제가 인터넷에 돌아다니는 예제 보다, 가장 잘 나온 것 같습니다.

참고하시면 도움이 될 것 같습니다.

2016년 8월 18일 목요일

장난감 구입 했습니다.

이번에 새로 구입한 장난감입니다. ^^

새로 산 장난감 목록은 다음과 같습니다.

1. STMicro 사에서 나온 레이저 거리 측정 센서와 3각 측량법 알고리즘을 구현하기위한 MCU 보드(STM32F401)

2. TI 에서 새로 나온 Sub-1GHz 대역 주파수를 사용하는 RF 통신 MCU (CC1310 : Cortex-M3) 키트 2셋

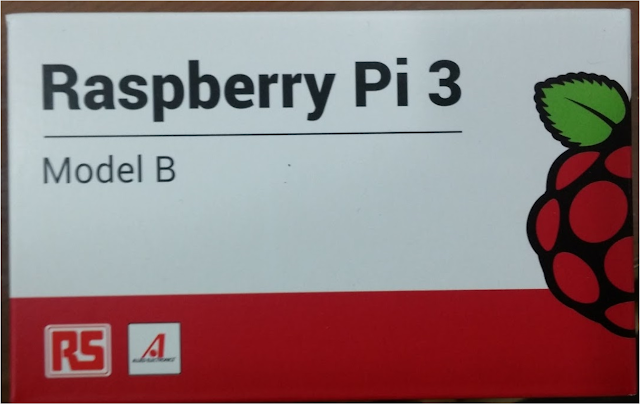

3. 라즈베리파이 3

2016년 8월 16일 화요일

[STM32F4xx] Nucleo 보드 테스트 #12(printf 함수 사용:KEIL)

STM32F4xx에서 uart2 로 printf()함수를 사용하는 방법을 테스트 해보고 정보를 공유합니다.

다음과 같은 코드를 main.c 파일에 추가하면 됩니다.

#ifdef __GNUC__

#define PUTCHAR_PROTOTYPE int __io_putchar(int ch)

#else

#define PUTCHAR_PROTOTYPE int fputc(int ch, FILE *f)

#endif

PUTCHAR_PROTOTYPE

{

HAL_UART_Transmit(&huart2, (uint8_t *)&ch, 1, 1);

return ch;

}

이 코드를 추가하기 전에 huart2 는 정의를 해야겠죠.

그리고 uart HAL 함수 HAL_UART_Transmit(&huart2, (uint8_t *)&ch, 1, 1); 를 사용해서 폴링으로 1Byte 전송하도록 되어 잇습니다.

2016년 8월 11일 목요일

[STM32F4xx] Nucleo 보드 테스트 #11(GPIO 병렬 출력:KEIL)

이번에는 GPIO에 여러핀을 동시에 출력하는 방법을 알아보겠습니다.

핀 설정도 동시에 할 순 있는데, 좀 귀찮아서 핀설정은 각 핀마다 했습니다.

이제 제가 프로젝트를 시작해야 해서, 프로젝트에서 사용해야 할 핀들을 다 포함시킨 상태에서

GPIO 병렬 포트로 사용할 핀을 지정을 해 봤습니다.

GPIO 설정은 Cube 툴에서 할 수 없으니까, 핀이 표시가 되지 않아서 따로 사용할 핀을 정리해 봤습니다.

그리고 현재 사용한 Nucleo 보드에서 핀헤더의 위치도 표시해 봤습니다.

자.. 그럼 핀 설정은 정리해 보자면,

DATA[7:2] : PA15,14,13,12,11,10

DATA[1:0] : PC7,6

SYNC CLK : PB5

핀 설정 코드는 1핀마다 설정을 했더니 너무 길어서 소스코드 첨부해 놓을 테니 참고하시기 바람니다.

main.c 파일 안에 static void MX_GPIO_Init(void) 함수 보시면 되겠습니다.

이렇게 설정을 했습니다. 간단히 설명을 해 보자면, SYNC CLK 의 Rising Edge 마다 8비트 데이터를 출력 하는 테스트 입니다.

8비트 병렬 통신을 구현할 생각이고, STM 칩으로 8비트 데이터를 보내고 SYNC 출력을 1번 내보내는 겁니다.

8번 출력(0x01->0x02->0x04->0x08->0x10->0x20->0x40->0x80) 을 반복해서 내보내도록 했습니다.

다음은 main.c 의 main()함수의 주요 동작 코드입니다.

for (i=0;i<8 8="" i="" span="">

{
par_data[i] = (1<< i);
// (0x01->0x02->0x04->0x08->0x10->0x20->0x40->0x80) 데이터 생성
}

while (1)
{
par_ReAssemble(par_data,8);
// (0x01->0x02->0x04->0x08->0x10->0x20->0x40->0x80) 데이터 출력 + SYNC_CLK 출력
HAL_Delay(1);
}

현재 핀을 여러용도록 사용했더니, 출력할 포트가 2개로 나뉘어 버려서 8비트 데이터를 재정렬하도록 프로그램을 만들었습니다.

재정렬 함수의 코드는 다음과 같습니다.

void par_ReAssemble(uint8_t *par_data,uint16_t cnt_data)

{

uint16_t i;

for (i=0;i

{

// DATA[7:2] : PA15,14,13,12,11,10

GPIOA->ODR = (((uint32_t)par_data[i]) << 8)&0xFC00;

// DATA[1:0] : PC7,6

GPIOC->ODR = (((uint32_t)par_data[i]) << 6)&0x00C0;

//HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_SET);

//HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_RESET);

GPIOB->BSRR = GPIO_PIN_5;

GPIOB->BSRR = (GPIO_PIN_5<<16 16="" div="">

}

위의 함수에서 GPIOA->ODR 이 보이시죠?

이 레지스터가 각각 16비트폭으로서, 병렬 포트를 출력하도록 하는 레지스터입니다.

쉬프트 연산과 마스크 연산을 해서 병렬포트 출력 레지스터에 값을 쓰면 해단 핀들로 0또는 1이 출력 됩니다.

1비트 출력은 2가지 방법이 있습니다.

1. HAL 드라이버에서 제공하는 함수를 사용.

HAL_GPIO_WritePin(GPIOB, GPIO_PIN_5,GPIO_PIN_SET);

2. 직접 레지스터에 쓰기.

GPIOB->BSRR = GPIO_PIN_5;

GPIOB->BSRR = (GPIO_PIN_5<<16 16="" div="">

HAL_GPIO_WritePin 함수는 누구나 인식하기 쉬워서 보면 아시겠고,

BSRR 레지스터는 32비트 구조인데, 1을 해당 비트에 써주면 하위 16비트는 SET, 상위 16비트는 RESET 기능을 합니다.

위에서 2가지 방법이 있다고 했는데, 사실은 HAL.. 함수에서 BSRR 레지스터를 사용하고 있어서 본래는 1가지 방법입니다.

그런데 제가 왜 레지스터에 집접 썼는가 하면 HAL.. 함수가 너무 느려서 입니다.

테스트를 해 본 결과, 레지스터를 사용한 방법보다 2배나 느리더군요.

다음은 같은 동작을 수행했을 때, 왼쪽이 HAL 함수, 오른쪽이 레지스터에 직접 쓴 방법을 사용한 결과 입니다.

다음은 8비트로 1바이트를 보냈을 때, 직접 속도를 계산해 봤습니다.

나중에 설명을 하려고 했는데, 먼저 해 버렸네요.

이게 제가 알려드리고자 한 핵심이고 앞으로 설명할 나머지는 크게 중요하진 않습니다.

사용자의 편의성이냐? 속도냐? 둘 중 하나를 선택하시면 됩니다.

그런데.. 저 파형이 링잉이 발생하는게 거슬리네요. 파형이 원래 그런것인지 오실로 스코프가 문제인지.. 궁금하네요. 내일 오실로 스코프 바꿔서 테스트 해 봐야겠습니다.

다음은 HAL 함수를 사용해서 프로그램을 돌려 본 결과 입니다.

검증을 위해 4채널 오실로 스코프를 이용해서 1로 예상되는 포인트만 찍었습니다. 9개의 신호를 한번에 찍을 수가 없어서 3개의 프로브를 나눠서 측정을 했습니다.

[ SYNC_CLK 와 DATA 0,1,2 ]

[ SYNC_CLK 와 DATA 2,3,4 ]

[ SYNC_CLK 와 DATA 5,6,7 ]

다행이 예상대로 잘 나왔네요.

그럼 이만 마치겠습니다.

소스 코드 첨부 합니다.

2016년 8월 10일 수요일

리눅스 보드 소개 [나노파이 네오]

요새 이렇게 싸게 나와도 되는 겁니까? ^^

리눅스 보드가 $7.99 밖에 안하군요.

주소 링크는 여기요.!

[STM32F4xx] Nucleo 보드 #10 (crome 에서 바로 동작하는 무료 컴파일러)

구글 크롬을 실행하고, 다음의 사이트로 갑니다.

https://www.mbed.com/en/

여기서 platform -> Development Boards 로 가서, Boards 를 클릭해 주면 이 사이트에서 컴파일할 수 있는 보드들의 목록이 나옵니다.

저는 STM32F411 MCU로 된 NUCLEO-F411 을 갖고 있는데, 미리 지원하는 보드를 알아보고 국내 판매 사이트에서 1개 사셔도 괜찮겠습니다. 어떤 것은 1만원 정도밖에 안하네요.

게중에 NECLEO-F103RB는 아두이노를 이식할 수도 있으니 재밌는 작업을 많이 할 수 있겠네요.

제가 사용하는 보드가 여기 있네요. NECLEO-F411RE

$12.74 밖에 안한답니다.

다시 home 으로 이동해서 developer Resource 를 클릭한 다음 Compiler를 클릭합니다.

그러면, 회원 가입하는 화면이 나옵니다. 여기 가입해야만 컴파일러를 쓰실 수 있습니다. ^^

log in 하면, 크롬 웹에서 바로 컴파일러가 실행 되는데, 저는 이전에 Platform을 선택했나 봅니다. 이전에 테스트 한 프로젝트가 서버에 기록되어 있군요. 혹시 Platform 을 선택하지 않았거나 추가할 경우는 오른쪽 위의 그림을 클릭 해 주시면 됩니다. Platform을 선택하지 않았으면 자동으로 선택 창이 뜰 것 같은데.. 이전의 상황이 기억이 안나는군요.
